ROG 控制底座

ROG 控制底座可扩展 ROG XREAL R1 的连接能力，适用于游戏主机、台式电脑和其他多媒体设备。

ROG 控制底座配备 1 个 DisplayPort 1.4 接口和 2 个 HDMI 2.0 接口，适用于连接不支持 USB-C 视频输出的主机设备。若您的设备不支持 USB Type-C DP Alt 模式或 Thunderbolt 4，可通过 ROG 控制底座将 HDMI 或 DisplayPort 影像输出至眼镜。此外，ROG 控制底座还支持 HDR、GamePlus 和 GameVisual 等 ROG 游戏功能，帮助您在游戏场景中获得更灵活的显示调节与更好的视觉体验。

ROG 控制底座连接多台主机设备​

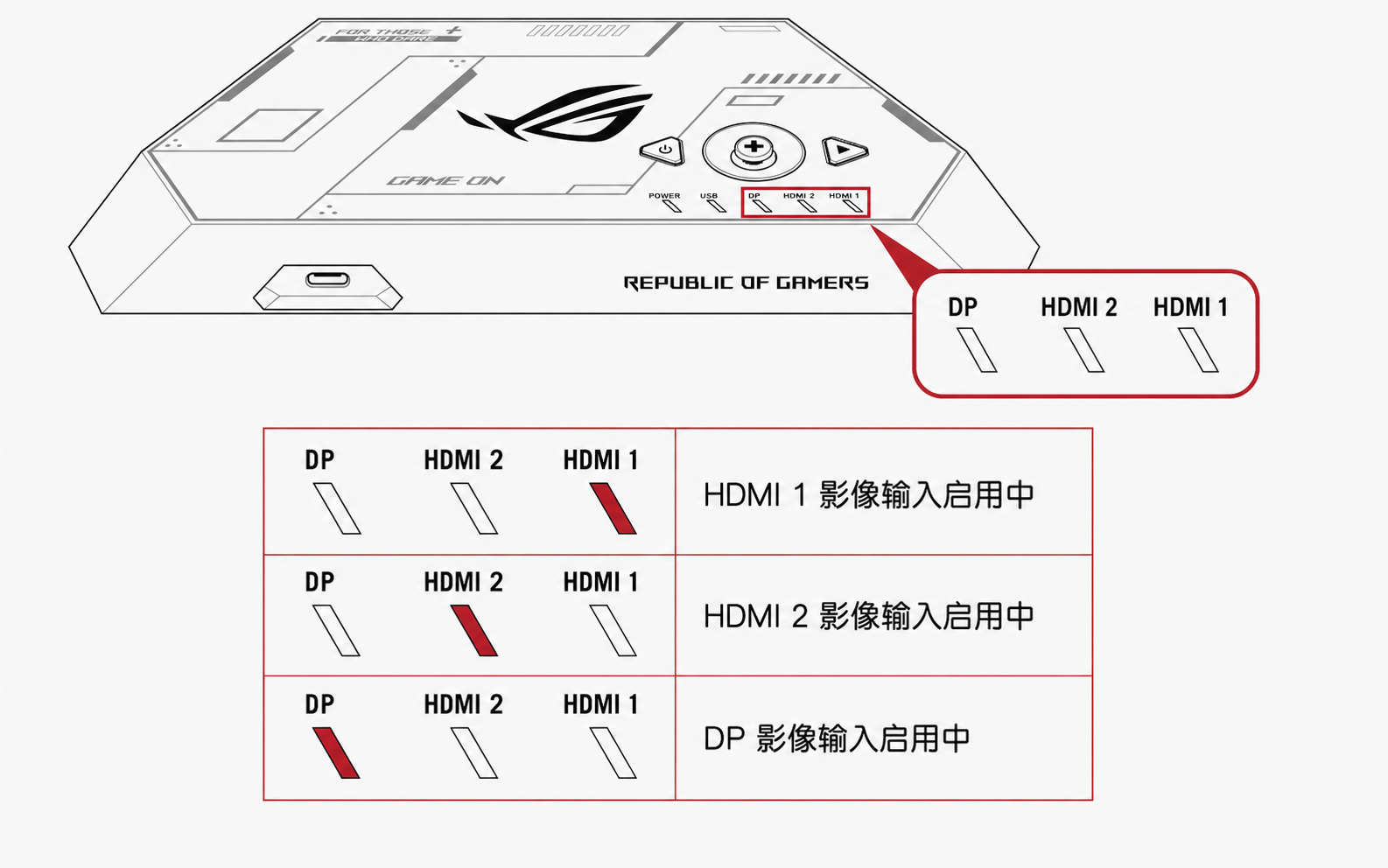

ROG 控制器最多可同时连接 3 台主机设备：2 台 HDMI 设备 + 1 台 DisplayPort（DP）设备。但眼镜仅支持同时显示其中一台已连接主机设备的画面。当 ROG 控制底座连接多台主机设备时，您可以通过机身上方 LED 指示灯确认当前正在使用的影像輸入來源。 ROG 控制底座LED灯 请依照以下步骤切换影像输入来源：

  1. 双击摇杆以开启 ROG 控制底座主菜单。

  2. 使用摇杆移动至 Input Select，按下摇杆。

  3. 选择要使用的影像输入来源，按下摇杆确认。

注意事项
  • 您只能切换至具有有效影像信号的输入来源。未检测到信号的输入来源将无法选取。
  • 默认情况下，按下摇杆也可开启 Input Select 菜单，除非您已通过 Dock Main menu > MyFavorite > Shortcut 重新指定按钮功能。

ROG 控制底座介绍​

ROG 控制底座

标识名称说明
A电源按钮按下电源按钮，开启或关闭 ROG 控制底座
B摇杆该摇杆用于在 OSD 菜单中上下左右移动光标进行选择
C关闭按键按下关闭按键可关闭菜单。菜单关闭状态下，按下该按键可开启或关闭帧率提升功能。
DLED指示灯红色 LED 指示灯显示当前检测到的连接状态，包括已启用的视频输入、USB 供电输入和数据连接。
EUSB Type-C 接口（视频输出）该接口用于将眼镜连接至 ROG 控制器，并把画面从 ROG 控制器输出至眼镜。
FHDMI 接口（视频输入）该接口用于连接 HDMI 信号源（如台式机、笔记本电脑或游戏主机），将画面传输至 ROG 控制器。
GDisplayPort 接口（视频输入）该接口用于连接 DisplayPort信号源（如台式机、笔记本电脑或游戏主机），将画面传输至 ROG 控制器。
HUSB 2.0 Type-C 接口（供电输入与数据传输）该接口用于将主机设备连接至 ROG 控制器，为眼镜供电并进行 USB 数据传输。
IUSB Type-C 接口（供电输入）该接口用于为 ROG 控制器接入电源，给 ROG 控制器提供额外供电。

开启电源​

当ROG控制底座后侧 USB Type-C 接口连接至已供电的主机设备，或其中一个接口连接主机设备、另一个接口连接 USB-C DC 输入电源时，ROG 控制底座会自动启动。

关闭电源​

长按电源按钮至少 3 秒可关闭 ROG 控制底座。需要重新启动时，按下电源按钮。

使用ROG控制底座唤起OSD菜单​

摇杆使用​

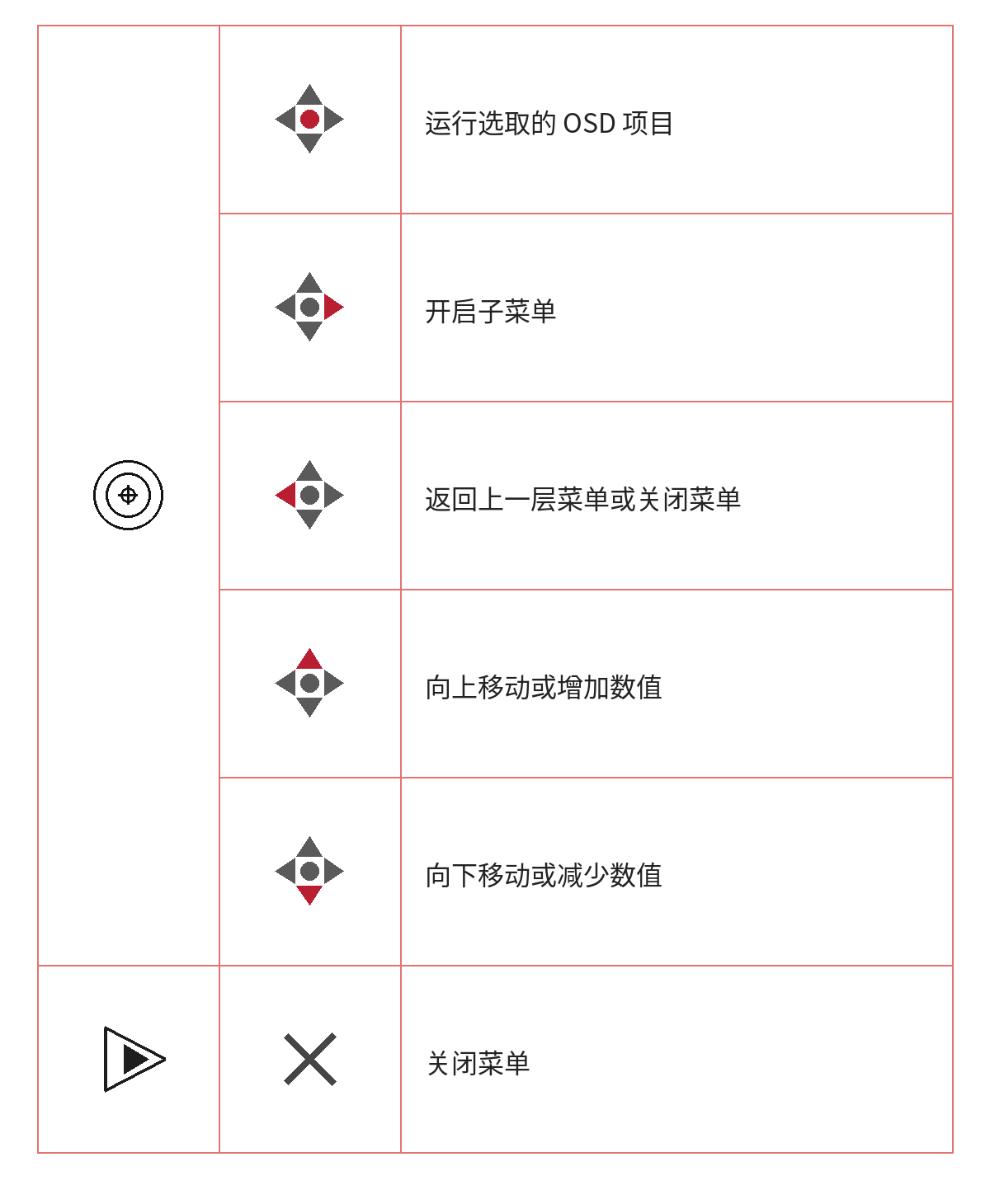

ROG控制底座-摇杆使用

快速菜单​

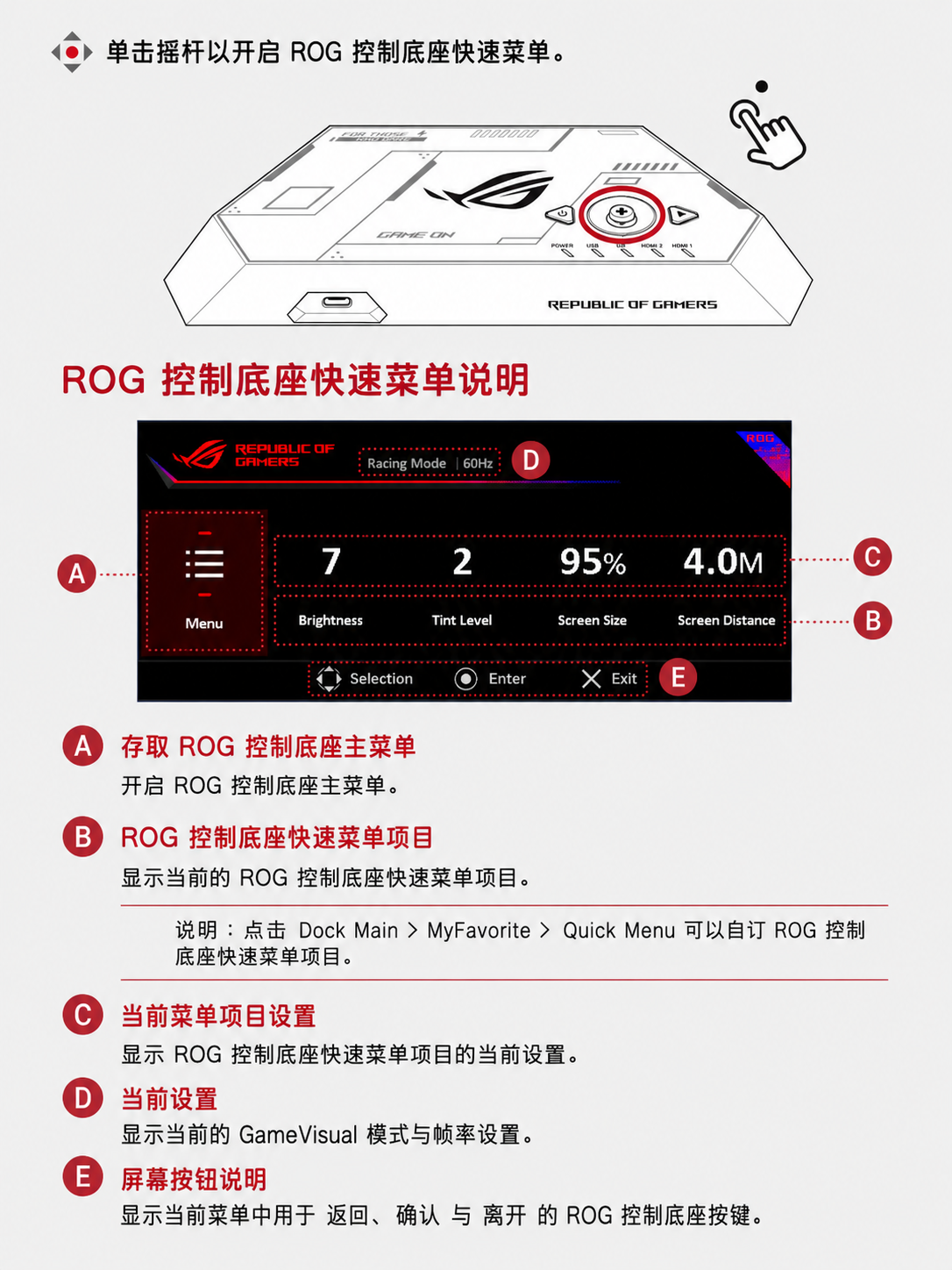

单击 ROG 控制底座上的摇杆，可开启「快速主菜单」。 ROG控制底座-快速菜单

主菜单​

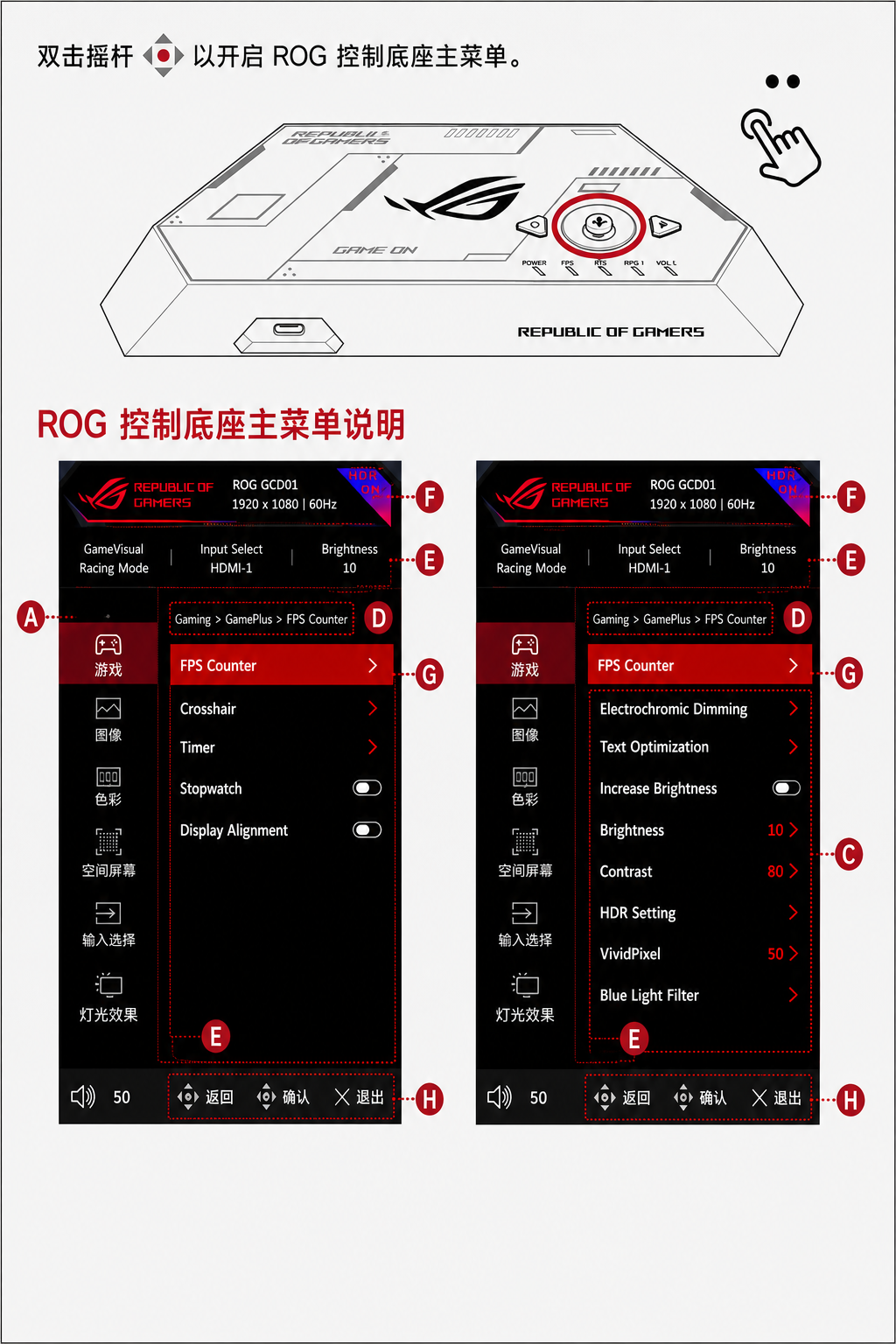

双击 ROG 控制底座上的摇杆，可开启「主菜单」。 ROG控制底座-主菜单

标识名称说明
A最上层菜单显示最上层菜单。
B菜单项目或子菜单显示所选最上层菜单的菜单项目，或其子菜单。
C当前菜单项目设置显示所列菜单项目的当前设置。若菜单项目未显示设置时，请选择该项目以开启设置画面。
D路径导航以菜单路径呈现菜单中的当前位置。
E当前设置显示当前主要菜单项目的设置值，包括 GameVisual 模式、输入选择、亮度与音量。
F影像输出分辨率显示从 ROG 控制底座输出至眼镜的分辨率。
G选取指示显示当前选择的菜单或菜单项目（以红色底色表示）。
H上层菜单指示显示当前选择的菜单或菜单项目之上层菜单（以红色底色表示）。
I屏幕按钮说明显示当前菜单中用于返回、确认与离开的 ROG 控制底座按键。

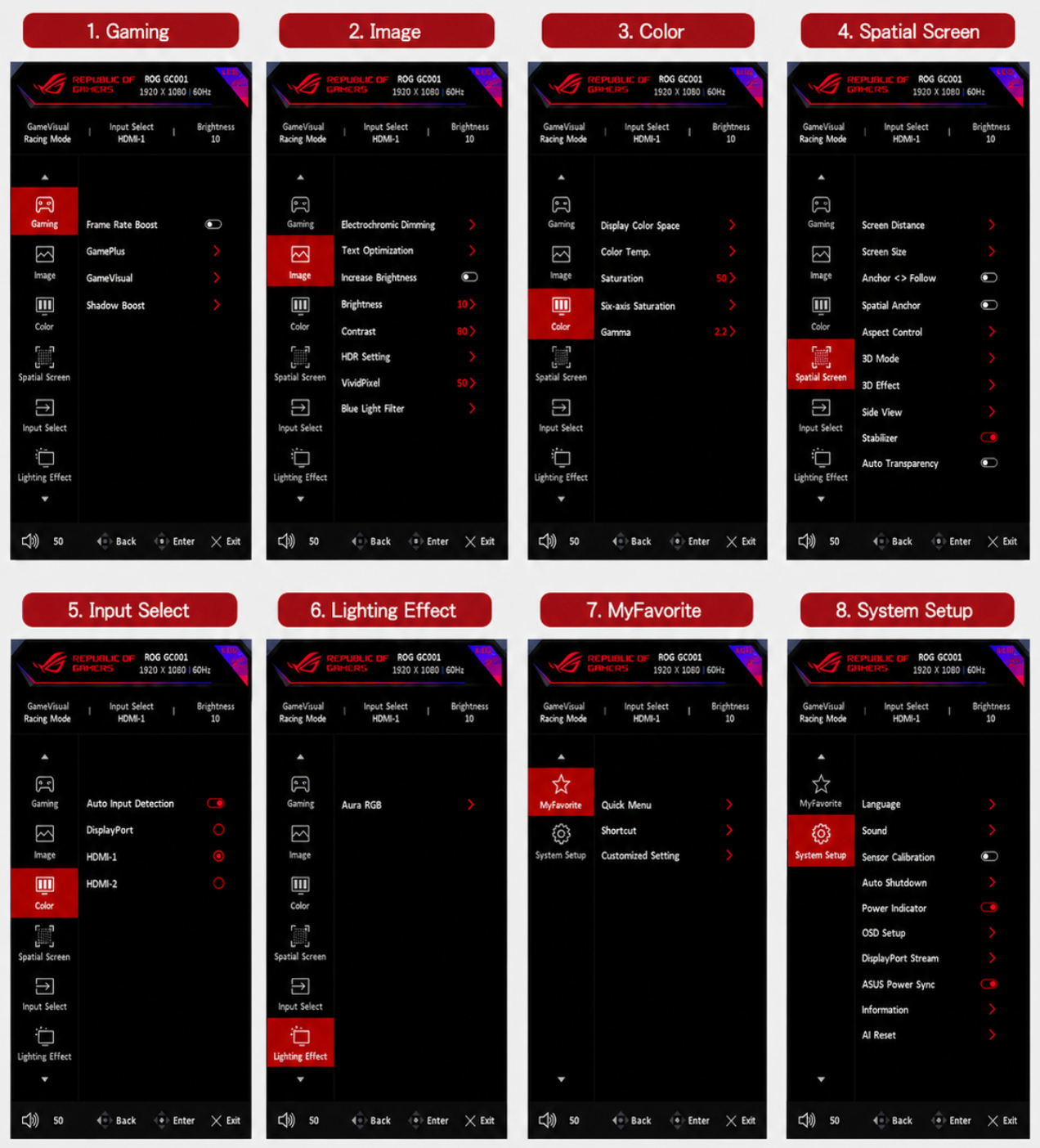

「主菜单」包含以下顶层菜单： 顶层菜单

顶层菜单说明
Gaming游戏相关设置
Image图像相关设置
Color色彩相关设置
Spatial Screen空间屏幕设置
Input Select输入源选择
Lighting Effect灯效设置
MyFavorite收藏夹与快捷功能设置
System Setup系统设置
